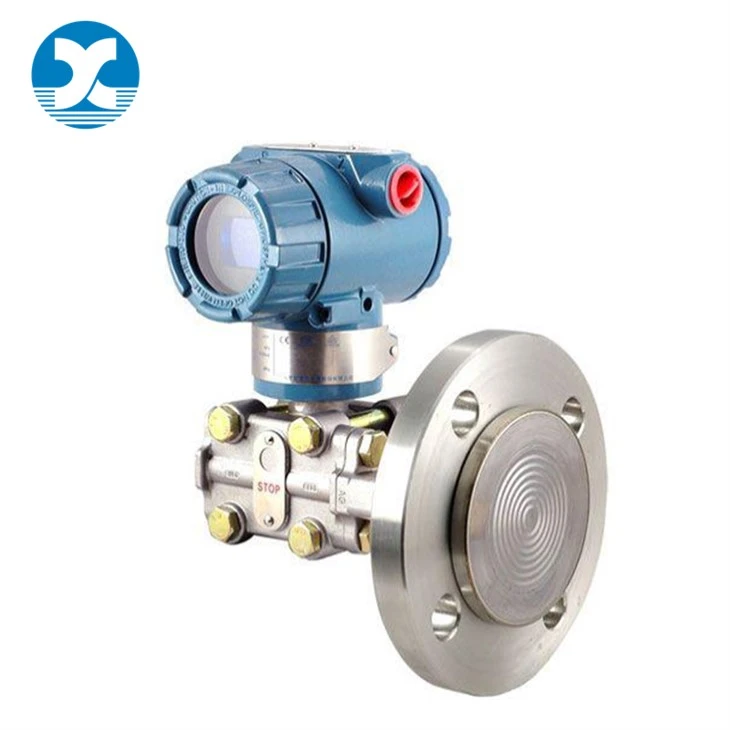

Tehnilised andmed

Mõõtmisulatus	0,1 baari kuni 0,4 baari
Mõõtmisulatus	0,25 kuni 2,5 baari
Äärik	DN50/PN1.6/2.5
	DN80/PN1.6/2.5
	DN100/PN1.6/2.5
	ANSI 2'' 150LB
	ANSI 3'' 150LB
	ANSI 4'' 150LB
Täpsus	±0.25%, ±0.2%
Diafragma	316SS, Hastelloy C-276, Monel 400, tantaal, titaan
Väljundsignaal	4 kuni 20 mADC+HART
Täitke vedelik	Silikoonõli; Fluoritud õli
Elektriühendus	G1/2 emane; 1/2 NPT emane; M20*1,5 emane
Laiendatud diafragma	2, 4 või 6 tolli (50, 100, 150 mm) pikk
Tihendi rõnga materjal (niisutatud)	316/316SS, Hastelloy C-276, Monel 400
Elektrooniline korpuse materjal	Puhas polüsterpulbervärvitud madala vasesisaldusega (<0.4%)- Aluminum
Kaitseklass	IP66/IP67
Katte O-rõnga materjal	Silikoon
Protsessi ühendus	1/4-tolline NPT; 1/2-tolline NPT koos adapteri ja DIN-iga
Integreeritud indikaator	Digitaalne indikaator

Madala rõhuga külgstruktuuri materjal:
Äärik	Ventilatsiooni- / äravooluventiilid ja -korgid	Barjääri membraanid	Täitke vedelik
Süsinikteras	Süsinikteras	316 SST	Silikoon
Süsinikteras	Süsinikteras	Monel 400
316 SST	316 SST	316 SST
316 SST	316 SST	Hastelloy C-276
316 SST	316 SST	Monel 400
316 SST	316 SST	Tantaal
Hastelloy C-276	Hastelloy C-276	Hastelloy C-276
Hastelloy C-276	Hastelloy C-276	Tantaal
Monel 400	Monel 400	Monel 400

Täitke vedelik	Protsessi temperatuur	Ümbritsev temperatuur	Töörõhk
Silikoonõli	-10 kuni 250 kraadi (14 kuni 482 ℉)	-10 kuni 85 kraadi (14 kuni 185 ℉)	2,7 kPa abs (0,38 psi abs) kuni ääriku nimirõhuni
Silikoonõli	-40 kuni 120 kraadi (-40 kuni 248 ℉)	-10 kuni 250 kraadi (-40 kuni 185 ℉)	2,7 kPa abs (0,38 psi abs) kuni ääriku nimirõhuni
Fluoritud õli	-20 kuni 120 kraadi (-4 kuni 185 ℉)	-20 kuni 80 kraadi (-4 kuni 176 ℉)	51 kPa abs (7,4 psi abs) kuni ääriku nimirõhuni
Propüleenglükool	-10 kuni 120 kraadi (-14 kuni 248 ℉)	-10 kuni 85 kraadi (14 kuni 185 ℉)	100 kPa abs (atmosfäärirõhk) kuni ääriku nimirõhuni

Andmelehed

Mudel	Tehnilised andmed
Täpsus	±0.25%,±0.2%
Kood	Mõõtevahemik
4 5	0,1 baari kuni 0,4 baari 0,25 kuni 2,5 baari
Kood	Väljundsignaal
E	4...20mADC
S	4...20mADC, HART
F	Modbus-485
Kood	Protsessiühenduse ääriku spetsifikatsioonid
D1	DN50
D2	DN80
D3	DN100
A1	ANSI 2＂
A2	ANSI 3＂
A3	ANSI 4＂
Kood	Protsessiühenduse ääriku spetsifikatsioonid
P01	PN16/PN25
P04	PN40
P06	PN64
P10	PN100
P16	PN160
C1	KLASS 150
C3	KLASS 300
C6	KLASS 600
C9	KLASS 900
kood	Protsessiühenduse ääriku tihendus
R*	RF
T	T
G	G
M	M
F	FM
J	RJ
Kood	Sisestustoru materjal
A*	316SS
B	Hastelloy C
C	Monel
E	Titaan
Kood	Kõrgsurve{0}}külgmembraan
A	316SS
B	Hastelloy C
C	Monel
D	Tantaal
E	Titaan
F	teised
Kood	Kõrgsurve{0}}poolse sisestussilindri pikkus
A	0mm DN50/DN80/DN100; 2＂,3＂,4＂
B	50mm DN80/DN100; 3＂,4＂
C	100 mm DN80/DN100; 3＂,4＂
D	150mm DN80/DN100; 3＂,4＂
O	muud (mm)
Kood	Kõrgrõhu{0}}külje täitevedelik
D	(-40 ~ 149 kraadi) Tavaline silikoonõli
F	(15–305 kraadi) Kõrge -temperatuuriga silikoonõli
S	(-45 ~ 205 kraadi) Inertne vedelik (fluoritud õli)
Kood	Madala rõhu{0}}poole materjalid
	Ääriku liigend	Ventilatsiooni- / äravooluklapp	Isolatsioonidiafragma	Täitevedelik
22*	316SS	316SS	316SS	Silikoonõli
23	316SS	316SS	Hastelloy C
24	316SS	316SS	Monel
25	316SS	316SS	Tantaal
33	Hastelloy C	Hastelloy C	Hastelloy C
35	Hastelloy C	Hastelloy C	Tantaal
44	Monel	Monel	Monel
Kood	Madala-rõhuga külgsurve koputamise meetod
L1	1/4NPT-18F (ilma taljekujulise liigendita, standardne)
L2	1/2NPT-14F (kaasa arvatud taljekujuline liigend)
L3	M20x1,5M (otsapinna tihend)
Kood	Korpuse materjal
A	Madala -vasega alumiiniumisulam
B	316SS
Kood	Korpuse elektriliitumine
1	M20×1.5F
2	1/2NPT-14F
Kood	Valikulised osad
M4	LCD multi{0}}funktsiooniga digitaalne kuvar
D0	Madala-rõhuga külje väljalaskeklapp otspinnal
D1	Madala-rõhu poolne emissiooniklapp ülemises osas
D2	Madala-rõhupoolne emissiooniklapp alumises osas
Da	Exd Explosion{0}}kindel isolatsioonitüüp
Fa	Exia olemuselt ohutu plahvatuskindel{0}}tüüp

Omadused

Täpne ja stabiilne andur suudab mõõta staatilist rõhku.

Kiire reageerimine, kaugseadistuse{0}}side ja valikuline olekuväljund kõrge/madala rõhu häire jaoks.

Täiustatud tehnoloogia pakub täielikku diagnostikafunktsiooni kõrvalekallete tuvastamiseks.

Kuidas see töötab

Diferentsiaalrõhuandur on seade, mida kasutatakse süsteemi kahe punkti vahelise rõhuerinevuse mõõtmiseks, näiteks toru sise- ja väliskülje rõhuerinevuse mõõtmiseks. Selle põhikomponent on andur, mis tuvastab rõhuerinevuse ja muudab selle elektrisignaaliks. See signaal on võrdeline mõõdetud rõhu erinevusega. Olenevalt rõhuanduri tüübist saab rõhu mõõtmiseks kasutada erinevaid meetodeid. Näiteks mahtuvusandurid mõõdavad rõhku, kasutades mahtuvuse muutusi, tensoandurid mõõdavad rõhku materjali deformatsiooni abil ja piesoelektrilised andurid mõõdavad rõhku pinge genereerimisega. Väljundsignaal saadetakse seejärel tõlgendamiseks juht- või kuvasüsteemi, võimaldades seeläbi jälgida ja juhtida rõhumõõtmisi konkreetses süsteemis.

Rakendused

Tööstusautomaatika

Automatiseeritud protsessides jälgivad ja juhivad rõhuandurid rõhku, et optimeerida tootmise efektiivsust ja tagada toote ühtlane kvaliteet.

Nafta- ja gaasitööstus

Rõhuandureid kasutatakse naftatöötlemistehastes, puurkaevude peades ja torustikes, et jälgida rõhku, tuvastada lekkeid ja vältida õnnetusi.

Farmatseutilised rakendused

Ravimitootmises aitavad rõhuandurid keemiliste reaktsioonide täpset kontrolli, tagades toote terviklikkuse ja ohutuse.
